DANE TECHNICZNE
| Typ |
Moc silnika [kW] |
Napięcie [V] |
Prąd Pełnego Obciążenia [A] |
Wylot |
Wysokość podnoszenia [m] |
Wydajność [m3/h] |
Wydajność [l/min] |
Wolny przelot |
Masa [kg] |
|
|
| M100ST |
1,0 |
230 |
10 |
2" |
16 |
29,4 |
490 |
6,3 mm |
16 |
 |
 |
| M100T |
1,0 |
400 |
2,3 |
2" |
16 |
29,4 |
490 |
6,3 mm |
16 |
|
|
| M120T |
1,5 |
400 |
3,9 |
2" |
16 |
39,0 |
650 |
6,3 mm |
18 |
|
|
| M154ST |
1,5 |
230 |
4,4 |
2" |
16 |
36,0 |
600 |
6,3 mm |
35 |
|
|

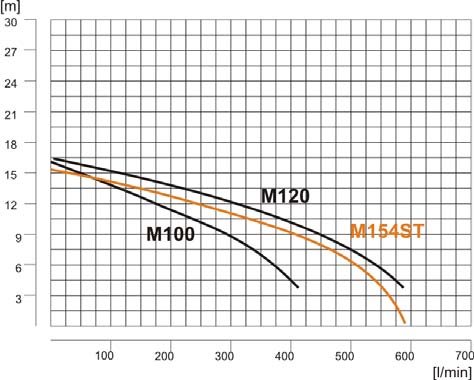

CHARAKTERYSTYKA PRACY
Kosz ssawny
ze stali nierdzewnej, wał, wirnik pompy, wylot oraz elementy konstrukcyjne z maksymalną odpornością na korozję.
Dwa typy wirnika
1) Stal nierdzewna 316 do wody morskiej i mediów korozyjnych
2) Stal nierdzewna azotowana 410 do mediów ściernych (standard)
Podwójne uszczelnienie mechaniczne
z węglika wolframu w całkowicie zamkniętej komorze olejowej z wyrównaniem ciśnienia.
Płyta ścierna
wirnika ze stali nierdzewnej (standardowo)
Dyfuzor
z wykładziną z kauczuku nitrylowego (NBR) z możliwością regulacji, optymalizuje sprawność przez cały okres eksploatacji pompy.
Dostępne opcjonalne dyfuzory z poliuretanu.
Automatyczne zabezpieczenie
przed przeciążeniem cieplnym
Cynkowe anody
chroniące dla uzyskania maksymalnego okresu eksploatacji w środowisku zasolonych cieczy.
Dostępna konstrukcja z całkowicie nierdzewnej stali 316
z uszczelnieniami mechanicznymi z węglika krzemu oraz elastomerami Viton ©.
ZASILANIE SIECIOWE
3-fazowe, 50 Hz, zasilanie prądem przemiennym. Dostępna dowolna kombinacja napięcie/częstotliwość (115/208/220/230/380/415/460/575/1000V).
ODPORNOŚĆ NA KOROZJĘ
Zewnętrzna obudowa aluminiowa w powłoce epoksydowej. Obudowa stojana wytłoczona z aluminium w powłoce epoksydowej. Dyfuzor z wykładziną z kauczuku butadienowo-akrylowo - nitrylowego. Opcja poliuretanowa. Wał: stal nierdzewna 431. Elementy konstrukcyjne: stal nierdzewna 304. Wirnik pompy: 10SS azotowana do 56HRC Zakres pH: 5–8.
ŁOŻYSKA KULKOWE
Wał wirnika osadzony na dwóch jednorzędowych, głęboko rowkowych łożyskach kulkowych. Łożyska są osłonięte smarem wysokotemperaturowym, zawierającym specjalny dodatek antykorozyjny.
ZANURZENIE
Minimalne zanurzenie 0,13 m , maksymalne 15m
WYMIARY (Model : Średnica / Wysokość pompy):
- M 100T: 160 mm / 420 mm
- M 120T: 160 mm / 425 mm
- M 154T: 185 mm / 640 mm
USZCZELNIENIE WAŁU
Podwójne uszczelnienie mechaniczne węglik wolframu / węglik wolframu całkowicie osłonięte komorą olejową z wyrównaniem ciśnienia.
KABEL ZASILAJĄCY
Elastyczny kabel z przewodami miedzianymi, wodo - i olejoodporny, w izolacji gumowej, w osłonie neoprenowej, standardowa długość 20m typ HO7RN lub Modycab. Opcjonalnie 6-żyłowy z wyłącznikiem przeciążeniowym.
SILNIK
Silnik indukcyjny, 2-biegunowy, klatkowy do pracy ciągłej. Izolacja stojana klasy 'H' (180oC). Prędkość: 2800 obr./min przy 50 Hz. Moc znamionowa: 2,2/3,0 kW przy 50 Hz pełne obciążenie. Max temperatura pompowanej cieczy: 40°C. Max liczba cykli start/stop na godz.:15.
|
